Máquina de soldadura estacionária do ponto
Created with Pixso.

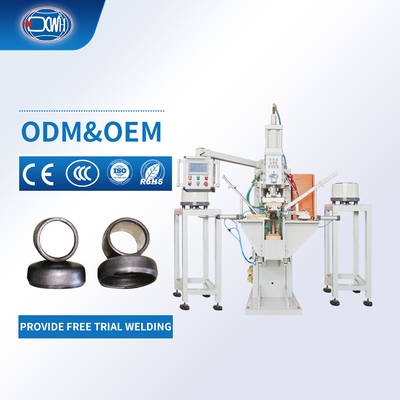

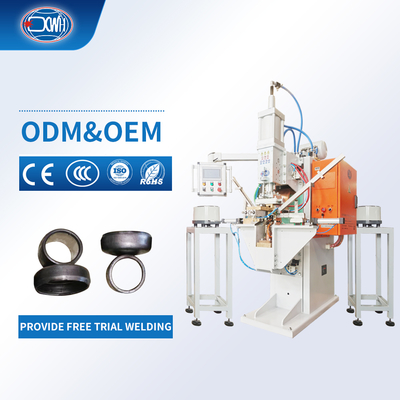

Máquina de soldadura de resistência de cobertura inferior de absorvedor de choque de alimentação automática de metal

Máquina de soldadura de resistência de cobertura inferior de absorvedor de choque de alimentação automática de metal

Nome da marca: Xingweihan
Número do modelo: D(N)B--100,D(N)B--160, D(N)B--200, D(N)B--250
MOQ: 1
preço: USD20000-USD23000
Condições de pagamento: L/C,D/A,D/P,T/T,Western Union,MoneyGram
Capacidade de abastecimento: 50 sets/month
Informações pormenorizadas
Place of Origin:
China
Certificação:
CE, RoHS, ISO
Product name:
Metal Automatic Feeding Shock Absorber Bottom Cover Resistance Welding Machine
Application:
Shock Absorber Bottom Cover Welding Machine
Function:
Resistance Welders
Machine type:
Automatic Double-side Welding
Cooling Method:
Water Cooling
Welding Material:
Carbon Steel Copper Aluminum
Feature:
Stainless Steel Spot Welding Machine
Warranty:
12 months Guarantee
After Warranty Service:
Video technical support, Online support and Spare parts
After-sales Service Provided:
Free spare parts, Field installation, commissioning and training
Packaging Details:
Wooden Case
Supply Ability:
50 sets/month
Descrição do produto

Metal Automatic Automatic Alimentation Absorvedor Tampa inferior Máquina de soldagem





Introdução ao produto:


Esta máquina de soldagem automática de capa de abate de choque inovador adota a tecnologia revolucionária de alimentação de disco de vibração dupla, especialmente desenvolvida para a fabricação de modernos sistemas de suspensão automotiva. Sua vantagem central está em estar equipado com dois dispositivos de alimentação de vibração inteligentes completamente independentes, um otimizado para a estrutura especial da tampa inferior do amortecedor e a outra adaptada para o anel de soldagem, alcançando um erro zero alimentação automática por meio de posicionamento óptico de alta precisão e operação colaborativa precisa. O equipamento integra um sistema avançado de soldagem, que pode executar com precisão o processo de soldagem após concluir a alimentação automática e, finalmente, produzir os produtos acabados de maneira ordenada por meio de um mecanismo de corte automatizado, percebendo verdadeiramente a produção inteligente não tripulada de todo o processo de "alimentação de corte de soldagem".




Características:


1. A estrutura geral da máquina adota um estilo de árvore único, e o corpo é projetado para resistência ao impacto, resistência ao terremoto e alta rigidez. Através do processamento mecânico preciso, ele atende à instalação e força de carga de cada componente. Várias costelas de reforço foram soldadas dentro do rack para garantir a rigidez do equipamento durante o uso e minimizar uma pequena deformação durante o processo de soldagem, garantindo a estabilidade da soldagem e a segurança do uso manual.


2. O eletrodo superior se move verticalmente para cima e para baixo na guia linear, com alta precisão no posicionamento repetido, garantindo assim pontos de soldagem precisos.

3. Pressurização do eletrodo, barril de cilindro de liga de alumínio liso e rápido, anel de combinação de anel de atrito leve, equipado com uma válvula direcional eletromagnética de alto fluxo piloto, com velocidade de resposta mais rápida e desempenho de acompanhamento extremamente sensível, alcançando uma velocidade de DOT extremamente alta.

4. Carregamento e descarga capacitivos têm velocidade rápida, tempo de soldagem curto e alta eficiência.




Parâmetros técnicos:


Modelos de itens DN (B) -100 DN (B) -160 DN (B) -200 DN (B) -250
Poder nominal (KVA) 100 160 200 250
Entrada de energia (V) 3φac 380V 3φac 380V 3φac 380V 3φac 380V
Máx. Corrente de curto -circuito (KA) 30 35 40 45
Ciclo de trabalho (%) 50 50 50 50
Máx. força (n) 6000 6000 10000 15000
Comprimento do eletrodo (mm) 450 450 450 500
Golpe de trabalho (mm) 80 80 80 80
Consumo de resfriamento (l/min) 20 20 20 20
Máx. Capacidade de soldagem (mm) 3.0+3,0 4.0+4,0 5.0+5.0 6.0+6.0




Estruturas gerais:

Máquina de soldadura de resistência de cobertura inferior de absorvedor de choque de alimentação automática de metal 0

Máquina de soldadura de resistência de cobertura inferior de absorvedor de choque de alimentação automática de metal 1



Imagens detalhadas:


Máquina de soldadura de resistência de cobertura inferior de absorvedor de choque de alimentação automática de metal 2

Acessórios personalizados e componentes em movimento: Após o início do equipamento, ele carrega, soldos e descarrega automaticamente, alcançando operação não tripulada totalmente automatizada e melhorando bastante a eficiência.



Máquina de soldadura de resistência de cobertura inferior de absorvedor de choque de alimentação automática de metal 3

Sistema de alimentação com eficiente de disco de vibração dupla:O equipamento está equipado com dois conjuntos de discos de vibração de alta precisão que operam de forma independente, especialmente projetados para as características estruturais da tampa inferior do amortecedor e do anel de soldagem. Os dois sistemas funcionam de maneira síncrona, mas não interferem entre si, e a velocidade de alimentação pode atingir 12 peças/minuto, melhorando bastante a eficiência da produção.



Máquina de soldadura de resistência de cobertura inferior de absorvedor de choque de alimentação automática de metal 4

Interface de interação humano-computador:Através da tela de toque ou dos botões físicos, os operadores podem ajustar intuitivamente os parâmetros de soldagem, armazenar e chamar centenas de fórmulas de processo; O sistema exibe curvas dinâmicas em tempo real e registra automaticamente dados de soldagem para apoiar a rastreabilidade da qualidade; Integrar simultaneamente o diagnóstico de falhas, o gerenciamento de permissão e as funções de comunicação da IoT, melhorando significativamente a consistência da soldagem.



Máquina de soldadura de resistência de cobertura inferior de absorvedor de choque de alimentação automática de metal 5

Componentes da hidroviária:Todos os componentes da hidrovia passam por tratamento de superfície para evitar ferrugem, e a drenagem da hidrovia é descarregada independentemente no tanque de água. Com base na situação de saída, os bloqueios na hidrovia podem ser observados e eliminados.




Imagens de cena:


Máquina de soldadura de resistência de cobertura inferior de absorvedor de choque de alimentação automática de metal 6




Aplicativo:


Máquina de soldadura de resistência de cobertura inferior de absorvedor de choque de alimentação automática de metal 7

Máquina de soldadura de resistência de cobertura inferior de absorvedor de choque de alimentação automática de metal 8



Produtos relacionados:


Máquina de soldadura de resistência de cobertura inferior de absorvedor de choque de alimentação automática de metal 9

Máquina de soldagem de costura automática horizontal:é projetado principalmente para amortecedores de choques de soldagem ou tubos de cilindro de pistão. É um equipamento automático de soldagem usado para soldagem de soldas e soldas anulares, amplamente utilizadas para soldagem de vários materiais de metal com requisitos de vedação, incluindo aço inoxidável, aço de baixa liga, alumínio, ferro e outras ligas. Ele completa principalmente a soldagem girando o eletrodo para acionar a peça de trabalho para girar.



Máquina de soldadura de resistência de cobertura inferior de absorvedor de choque de alimentação automática de metal 10

Máquina de soldagem de projeção para amortecedor:O cilindro de armazenamento de amortecedor de armazenamento convexo Máquina Especial é um equipamento especializado desenvolvido para o processo de formação de anéis convexos de cilindro de armazenamento de amortecedor automotivo. Ele adota a tecnologia avançada de formação hidráulica e controle de precisão para obter processamento de alta precisão e alta eficiência do cilindro de armazenamento peças de anel convexo. Este dispositivo foi projetado especificamente para a fabricação de componentes principais dos sistemas de suspensão automotiva e pode atender aos requisitos da formação de anel convexo para diferentes especificações dos cilindros de armazenamento de óleo.


Máquina de soldadura de resistência de cobertura inferior de absorvedor de choque de alimentação automática de metal 11

Máquina de soldagem de amortecedor:Projetado com base na peça de trabalho com saliências no suporte e na placa interna fornecida pelo cliente. A espessura da placa mais espessa do material de soldagem é de 4,5 mm+2,5 mm (com 5 saliências de soldagem de um lado). Esta máquina de soldagem adota pressurização pneumática e movimento vertical do eletrodo superior. Cada modelo possui as características da estrutura simples e compacta, aparência nova e bonita, desempenho estável, uso seguro e confiável, alta eficiência e conservação de energia.




PERGUNTAS FREQUENTES:


1. Quando você pode organizar o transporte?
O remessa é 15 dias após a obtenção de deopsit, mas as máquinas personalizadas devem ter mais de 25 dias.

2. Você inspeciona os produtos acabados?
Sim, cada etapa dos produtos de produção será lançada na inspeção pelo departamento de CQ antes de enviar.

3. Você está fábrica?
Sim, somos fábrica, toda a máquina é feita por nós mesmos e podemos fornecer serviço personalizado de acordo com sua exigência.

4.Como comprar o seu soldador de ponto?
Envie -nos uma pergunta ao nosso e -mail e nós lhe daremos um PI para nos enviar o pagamento.

5. Como entrar em contato com você?
Você pode enviar um e -mail para nós e ligar para nós.

6.Como você vai entregar minhas mercadorias para mim?
Sempre enviamos por via aérea e mar nesse meio tempo.

7.Como sobre sua embalagem de transporte? É possível danificar a máquina durante o transporte?
Temos uma rica experiência em transporte internacional. Toda a embalagem é uma caixa de espessura extra, enchendo com espuma de PE protetora e membrana à prova d'água. Nenhum dano aconteceu durante o transporte até agora.



8. Que tipo de pagamento você aceita?
T/T, Western Union, PayPal, .l/c, d/a, etc.



Perfil de companhia:

Máquina de soldadura de resistência de cobertura inferior de absorvedor de choque de alimentação automática de metal 12
Máquina de soldadura de resistência de cobertura inferior de absorvedor de choque de alimentação automática de metal 13
Máquina de soldadura de resistência de cobertura inferior de absorvedor de choque de alimentação automática de metal 14
Máquina de soldadura de resistência de cobertura inferior de absorvedor de choque de alimentação automática de metal 15
Máquina de soldadura de resistência de cobertura inferior de absorvedor de choque de alimentação automática de metal 16
Item/modelo
DN-40 DN-63 D (t) N-80 D (T) N-100 D (T) N-125 D (T) N-160 D (t) N-200
Potência classificada em 50% KVA 40 63 80 100 125 160 200
Potência primária classificada V 380 380 380 380 380 380 380
Tensão secundária V 5.2 6.7 7.9 8.3 8.6 9.1 10.6
Frequência nominal Hz 50/60 50/60 50/60 50/60 50/60 50/60 50/60
Corrente do circuito Max.Short Ka 14 15 16 18 20 28 34
Máx. energia de solda KVA 62 86 170 280 300 330 410
Garganta Mm 500 500 630 630 630 630 630
Max.froce em eletrodos N 6000 6000 10000 10000 10000 12000 12000
Golpe de trabalho Mm 20 20 30 40 40 50 50
Consumpção de água de resfriamento 2.5bar L/min 6 6 8 8 8 10 10
Eletrodos tlp Mm Φ13*45 Φ13*45 Φ16*45 Φ16*45 Φ16*45 Φ20*45 Φ20*45
Braços Mm Φ50*150 Φ50*150 Φ80*220 Φ80*220 Φ80*220 Φ80*220 Φ80*220
Placa de fixação de projeção Mm 125*125 125*125 200*200 200*200 200*200 200*200 200*200

Max.welding Capaciry A3 Aço

Mm 2.5+2,5 3+3 4+4 4.5+4.5 5+5 5+5

6+6





Modelos de itens DN (B) -100 DN (B) -160 DN (B) -200 DN (B) -250
Poder nominal (KVA) 100 160 200 250
Entrada de energia (V) 3φac 380V 3φac 380V 3φac 380V 3φac 380V
Máx. Corrente de curto -circuito (KA) 30 35 40 45
Ciclo de trabalho (%) 50 50 50 50
Máx. força (n) 6000 6000 10000 15000
Comprimento do eletrodo (mm) 450 450 450 500
Golpe de trabalho (mm) 80 80 80 80
Consumo de resfriamento (l/min) 20 20 20 20
Máx. Capacidade de soldagem (mm) 3.0+3,0 4.0+4,0 5.0+5.0 6.0+6.0
