| Nome da marca: | XWH |
| Número do modelo: | DN-40, DN-63, D (T) N-80, D (T) N-100, D (T) N-125, D (T) N-125, D (T) N-200 |
| MOQ: | 1 |
| preço: | USD3500-USD5000 |
| Condições de pagamento: | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
| Capacidade de abastecimento: | 50 conjuntos/mês |

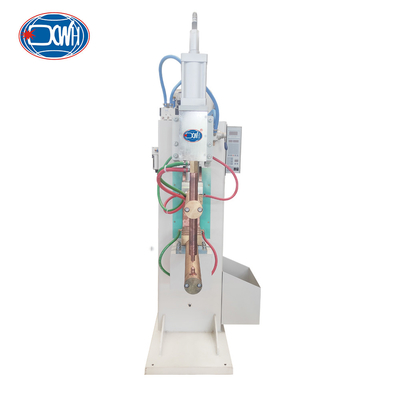

Máquina de soldadura por pontos de aço fixa de tipo estacionário Soldadora de pontos de aço de braço longo
Introdução ao produto:
A máquina de soldagem de ponto de braço longo é a nossa máquina de soldagem de ponto de projeção de ponto fixo da série DTN, personalizada com um braço de soldagem longo para soldagem de peça especial.A soldadora de ponto é uma máquina de soldagem de dupla finalidade produzida pela nossa empresa, usado principalmente para soldar aço com baixo teor de carbono, aço inoxidável e alguns metais não ferrosos.
Características:
(1) O eletrodo superior é pressurizado por cilindro de ar, e o ajuste de pressão é conveniente e preciso.
(2) O elétrodo superior move-se verticalmente para cima e para baixo, e tem um curso de trabalho de ajuste suave e um curso auxiliar.
(3) A válvula de solenoide reta é adotada para acelerar a velocidade de reação, melhorar muito a velocidade de funcionamento da cabeça superior e reduzir a perda de fluxo de ar;
Parâmetros técnicos:
| Artigo/modelo | DN-40 | DN-63 | D(T) N-80 | D(T) N-100 | D ((T) N-125 | D(T) N-160 | D(T) N-200 | |
| Potência nominal A 50% | KVA | 40 | 63 | 80 | 100 | 125 | 160 | 200 |
| Potência primária nominal | V | 380 | 380 | 380 | 380 | 380 | 380 | 380 |
| Voltagem secundária | V | 5.2 | 6.7 | 7.9 | 8.3 | 8.6 | 9.1 | 10.6 |
| Frequência nominal | HZ | 50/60 | 50/60 | 50/60 | 50/60 | 50/60 | 50/60 | 50/60 |
| Max.Corrente de curto-circuito | CA | 14 | 15 | 16 | 18 | 20 | 28 | 34 |
| Max. potência de solda | KVA | 62 | 86 | 170 | 280 | 300 | 330 | 410 |
| Garganta | MM | 500 | 500 | 630 | 630 | 630 | 630 | 630 |
| Max.Froce em elétrodos | N | 6000 | 6000 | 10000 | 10000 | 10000 | 12000 | 12000 |
| Duração de funcionamento | MM | 20 | 20 | 30 | 40 | 40 | 50 | 50 |
| Consumo de água de arrefecimento 2,5 bar | L/min | 6 | 6 | 8 | 8 | 8 | 10 | 10 |
| Eletrodos tlp | MM | Φ13*45 | Φ13*45 | Φ16*45 | Φ16*45 | Φ16*45 | Φ20*45 | Φ20*45 |
| Armas | MM | Φ50*150 | Φ50*150 | Φ80*220 | Φ80*220 | Φ80*220 | Φ80*220 | Φ80*220 |
| Placa de fixação de projecção | MM | 125*125 | 125*125 | 200*200 | 200*200 | 200*200 | 200*200 | 200*200 |
|
Max.Capacidade de solda aço A3 |
MM | 2.5+2.5 | 3+3 | 4 + 4 | 4.5+4.5 | 5 + 5 | 5 + 5 |
6+6 |
Estruturas gerais:
Imagens detalhadas:
Eletrodo superior:O eletrodo superior move-se verticalmente para cima e para baixo no guia linear, com alta precisão no posicionamento repetido, garantindo assim pontos de soldagem precisos.
Componente de pressão:A velocidade de descida e de subida da cabeça de pressão pode ser ajustada arbitrariamente, o que reduz o impacto da pressão na peça de trabalho e reduz o ruído.
Linha de produção:
Aplicação:
Perguntas frequentes:
