| Lugar de origem: | China |
|---|---|
| Marca: | XWH |
| Número do modelo: | DN-40, DN-63, D (T) N-80, D (T) N-100, D (T) N-125, D (T) N-125, D (T) N-200 |
| Quantidade de ordem mínima: | 1 |
| Preço: | USD4500-USD6000 |
| Detalhes da embalagem: | Caixa de madeira |
| Tempo de entrega: | 15 dias úteis |
| Termos de pagamento: | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
| Habilidade da fonte: | 50 conjuntos/mês |
| Certificação: | CE | Nome do produto: | Máquina de soldadura da projeção |
|---|---|---|---|
| Aplicação: | Máquina de soldar folhas galvanizadas | Função: | soldadura de resistência |
| Tipo de máquina: | Máquina de soldadura do pedal | Características: | Eficiência elevada |
| Material de solda: | Aço Cobre Alumínio | Max. Capacidade de solda: | 6+6 mm |
| Serviço pós-garantia: | Apoio técnico por vídeo, apoio online e peças sobressalentes | Serviço pós-venda prestado: | Peças sobressalentes gratuitas, Instalação em campo, colocação em serviço e formação |
| Realçar: | Máquina de soldadura por ponto horizontal,Máquina de soldadura de folhas galvanizadas,Máquina de soldadura de pontos de projecção galvanizada |
||

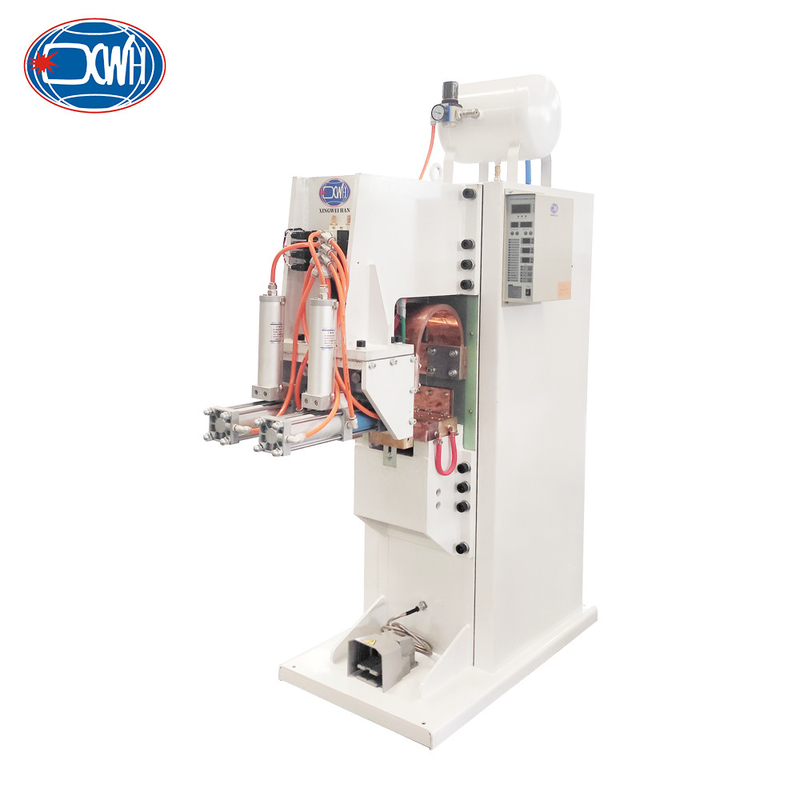

Máquina de soldadura por projecção de folhas galvanizadas
Descrição do produto
Princípio de acção da máquina de solda de folhas de metal: pressionar o botão de arranque e a acção do equipamento será completada pelo controlador de solda sem intervenção manual.Até que o ponto de solda esteja concluído. Cada cabeça de soldagem completa a soldagem de projeção de 4 pontos de soldagem. Um total de 8 protuberâncias foram soldadas em um processo de aperto. Fácil de garantir a qualidade de soldagem de cada ponto de soldagem.A pressão de soldagem e a corrente de soldagem de cada cabeça de soldagem são ajustáveis de forma independente.
A direcção de movimento de cada cabeça de soldadura é horizontal e os pontos de soldadura transversais podem ser soldados.alcançar uma soldagem eficiente quando a instalação é inconveniente.
Parâmetros técnicos
| Artigo/modelo | DN-40 | DN-63 | D(T) N-80 | D(T) N-100 | D ((T) N-125 | D(T) N-160 | D(T) N-200 | |
| Potência nominal A 50% | KVA | 40 | 63 | 80 | 100 | 125 | 160 | 200 |
| Potência primária nominal | V | 380 | 380 | 380 | 380 | 380 | 380 | 380 |
| Voltagem secundária | V | 5.2 | 6.7 | 7.9 | 8.3 | 8.6 | 9.1 | 10.6 |
| Frequência nominal | HZ | 50/60 | 50/60 | 50/60 | 50/60 | 50/60 | 50/60 | 50/60 |
| Max.Corrente de curto-circuito | CA | 14 | 15 | 16 | 18 | 20 | 28 | 34 |
| Max. potência de solda | KVA | 62 | 86 | 170 | 280 | 300 | 330 | 410 |
| Garganta | MM | 500 | 500 | 630 | 630 | 630 | 630 | 630 |
| Max.Froce em elétrodos | N | 6000 | 6000 | 10000 | 10000 | 10000 | 12000 | 12000 |
| Duração de funcionamento | MM | 20 | 20 | 30 | 40 | 40 | 50 | 50 |
| Consumo de água de arrefecimento 2,5 bar | L/min | 6 | 6 | 8 | 8 | 8 | 10 | 10 |
| Eletrodos tlp | MM | Φ13*45 | Φ13*45 | Φ16*45 | Φ16*45 | Φ16*45 | Φ20*45 | Φ20*45 |
| Armas | MM | Φ50*150 | Φ50*150 | Φ80*220 | Φ80*220 | Φ80*220 | Φ80*220 | Φ80*220 |
| Placa de fixação de projecção | MM | 125*125 | 125*125 | 200*200 | 200*200 | 200*200 | 200*200 | 200*200 |
|
Max.Capacidade de solda Aço A3 |
MM | 2.5+2.5 | 3+3 | 4 + 4 | 4.5+4.5 | 5 + 5 | 5 + 5 | 6+6 |
Vantagens
1O corpo é concebido para resistência a choques, resistência sísmica e alta rigidez, e é finamente trabalhado para satisfazer a instalação e a resistência à carga de cada componente.Várias costelas de reforço foram soldadas dentro da estrutura para garantir a rigidez do equipamento e a deformação mínima durante o processo de soldagem, assegurando a estabilidade da solda e a segurança da utilização manual.
2O eletrodo superior é pressurizado por um cilindro de pressão gás-líquido, tornando o ajuste de pressão conveniente e preciso.
3O reservatório de reserva de ar dedicado para máquinas de solda é benéfico para reduzir a flutuação da pressão de solda e garantir a estabilidade da força de solda;
4O elétrodo superior move-se horizontalmente para a frente e para trás, e o curso de soldagem e o curso de operação da peça de trabalho são independentes, enquanto o elétrodo inferior é fixo; Fácil de operar.
Estrutura do produto

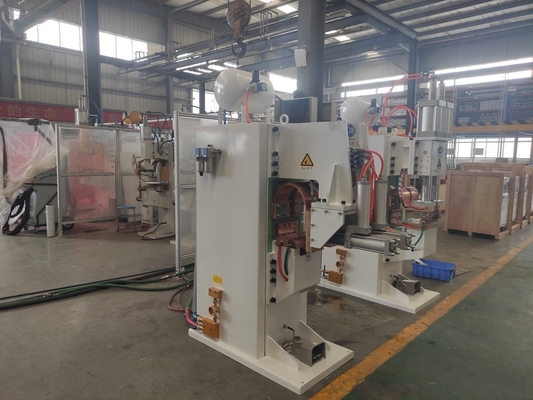

Imagens
Aplicação
