| Lugar de origem: | China |
|---|---|
| Marca: | XWH |
| Número do modelo: | DN-40, DN-63, D (T) N-80, D (T) N-100, D (T) N-125, D (T) N-125, D (T) N-200 |
| Quantidade de ordem mínima: | 1 |
| Preço: | USD15000-USD25000 |
| Detalhes da embalagem: | Caixa de madeira |
| Tempo de entrega: | 15 dias de trabalho |
| Termos de pagamento: | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
| Habilidade da fonte: | 50 grupos/mês |
| Certificação: | CE | Nome do produto: | Multi máquina de soldadura do ponto do ponto |
|---|---|---|---|
| Aplicação: | Soldadura de ponto do metal | Função: | soldadura automática |
| Tipo de máquina: | Máquina de soldadura por projecção pneumática de resistência | Características: | Multi soldadura de ponto |
| Material de solda: | De alumínio, de aço inoxidável, aço do metal | Max. Capacidade de solda: | 6+6 mm |
| Serviço pós-garantia: | Apoio técnico por vídeo, apoio online e peças sobressalentes | Serviço pós-venda prestado: | Peças sobressalentes gratuitas, Instalação em campo, colocação em serviço e formação |
| Realçar: | Equipamento de soldadura por PLC,Multi equipamento de soldadura principal do ponto,Soldadora de ponto de projecção automática de pórtico |
||

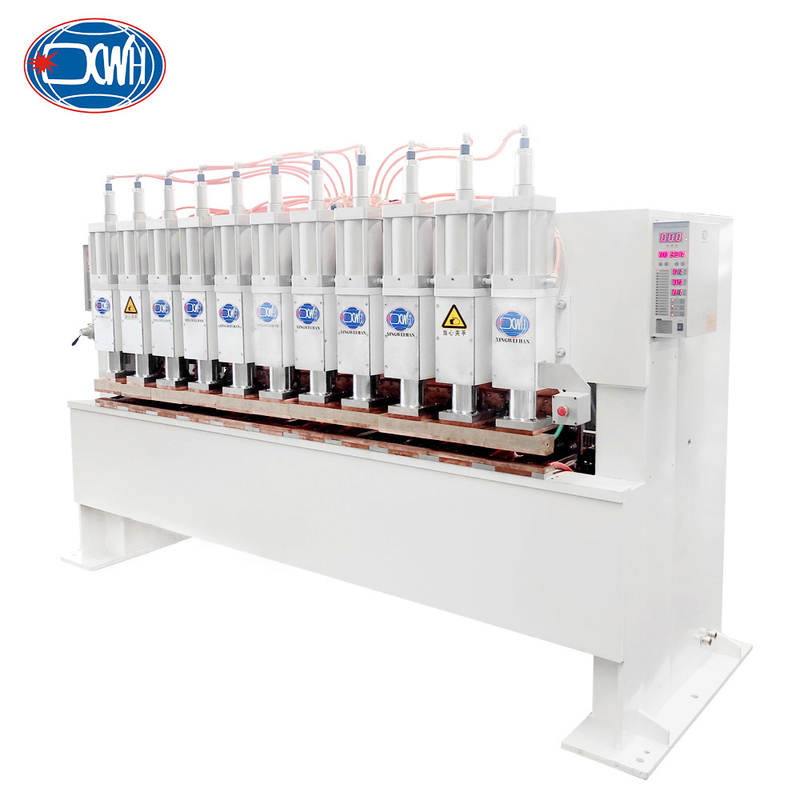

Equipamento de solda por ponto de linha de cabeça de projecção automática de pórtico multiponto
Descrição do produto
A máquina de soldadura automática de pórtico é constituída por um quadro de pórtico, um transformador de soldadura, um dispositivo de transmissão pneumática, eletrodos superiores e inferiores, um sistema de controlo elétrico, um sistema de arrefecimento,e sistema de controlo de funcionamento PLCAdequado para a soldagem, a soldagem cruzada e a soldagem contínua de aço carbono de vários pontos, aço de liga baixa, aço inoxidável, galvanizado, revestido de níquel, malha de guarda, malha de tela,e produtos de arame.
Parâmetros técnicos
| Artigo/modelo | DN-40 | DN-63 | D(T) N-80 | D(T) N-100 | D ((T) N-125 | D(T) N-160 | D(T) N-200 | |
| Potência nominal A 50% | KVA | 40 | 63 | 80 | 100 | 125 | 160 | 200 |
| Potência primária nominal | V | 380 | 380 | 380 | 380 | 380 | 380 | 380 |
| Voltagem secundária | V | 5.2 | 6.7 | 7.9 | 8.3 | 8.6 | 9.1 | 10.6 |
| Frequência nominal | HZ | 50/60 | 50/60 | 50/60 | 50/60 | 50/60 | 50/60 | 50/60 |
| Max.Corrente de curto-circuito | CA | 14 | 15 | 16 | 18 | 20 | 28 | 34 |
| Max. potência de solda | KVA | 62 | 86 | 170 | 280 | 300 | 330 | 410 |
| Garganta | MM | 500 | 500 | 630 | 630 | 630 | 630 | 630 |
| Max.Froce em elétrodos | N | 6000 | 6000 | 10000 | 10000 | 10000 | 12000 | 12000 |
| Duração de funcionamento | MM | 20 | 20 | 30 | 40 | 40 | 50 | 50 |
| Consumo de água de arrefecimento 2,5 bar | L/min | 6 | 6 | 8 | 8 | 8 | 10 | 10 |
| Eletrodos tlp | MM | Φ13*45 | Φ13*45 | Φ16*45 | Φ16*45 | Φ16*45 | Φ20*45 | Φ20*45 |
| Armas | MM | Φ50*150 | Φ50*150 | Φ80*220 | Φ80*220 | Φ80*220 | Φ80*220 | Φ80*220 |
| Placa de fixação de projecção | MM | 125*125 | 125*125 | 200*200 | 200*200 | 200*200 | 200*200 | 200*200 |
|
Max.Capacidade de solda Aço A3 |
MM | 2.5+2.5 | 3+3 | 4 + 4 | 4.5+4.5 | 5 + 5 | 5 + 5 | 6+6 |
Vantagens
1O eletrodo superior é pressurizado por um cilindro, tornando o ajuste de pressão conveniente e preciso;
2O condutor secundário adota o método de isolamento superior, com desempenho de isolamento estável e fiável;
3O circuito principal adota componentes de tiristor de alta potência, com fonte de alimentação de saída forte, estável e fiável;
4A operação é controlada por um interruptor de pé, que tem alta produtividade e baixa intensidade de trabalho;
5Adotando um controlador de toque de resposta rápida de microcomputador, controle totalmente digital, interface de operação simples, clara e conveniente.e prevenção eficaz de fenômenos deficiente, tais como dessolventes e falsas soldagens;
Estrutura do produto

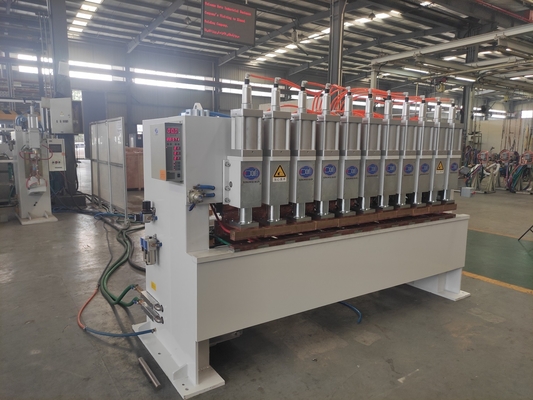

Imagens
Aplicação
