Lugar de origem: | CHINA |
---|---|
Marca: | XWH |
Número do modelo: | D (N) B--100, D (N) B--160, D (N) B--200, D (N) B--250 |
Quantidade de ordem mínima: | 1 |
Preço: | USD70000-USD90000 |
Detalhes da embalagem: | Caso de madeira |
Tempo de entrega: | 15 dias de trabalho |
Termos de pagamento: | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
Habilidade da fonte: | 50 grupos/mês |
Certificação: | CE | Nome do produto: | máquina de soldadura do ponto automática |
---|---|---|---|
Material de soldadura: | Aço inoxidável | Função: | Para os motores e grupos de gerador de solda |
Tipo de máquina: | Multi máquina de soldadura automática do ponto | Aplicação: | Soldadura da chapa metálica |
Palavra chave: | Máquina de soldadura do ponto | Características: | Soldagem por Ponto de Projeção |
Serviço pós-garantia: | Suporte laboral video, apoio em linha e peças sobresselentes | Serviço pós-venda prestado: | Peças sobresselentes, a instalação do campo, comissão e treinamento livres |
Realçar: | Soldadoras de ponto de alumínio de 3 fases,Soldadores automáticos de alumínio |

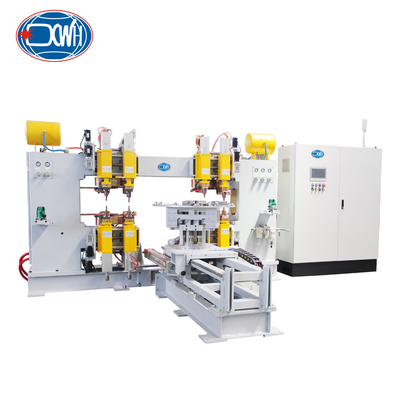

Máquina de solda multi-cabeça de soldagem de ponto de 3 fases de alumínio
Introdução ao produto
Máquina de soldadura automática multipunto para anéis circulares/máquina de soldadura de vedação integral para carcaças de instrumentos, especialmente concebida para soldar partes especiais de motores e grupos geradores.A máquina de soldagem multi-cabeça tem qualidade de soldagem estável, operação simples, manutenção conveniente e substituição rápida e conveniente dos eletrodos.
Parâmetros técnicos
Modelos/artigo | DN ((B) - 100 | D(N) B--160 | D(N) B--200 | D ((N) B-250 |
Potência nominal (KVA) | 100 | 160 | 200 | 250 |
Entrada de potência ((V) | 3φAC 380V | 3φAC 380V | 3φAC 380V | 3φAC 380V |
Corrente máxima de curto-circuito (KA) | 30 | 40 | 40 | 45 |
Força máxima (N) | 6000 | 6000 | 10000 | 15000 |
comprimento do eléctrodo ((MM) | 450 | 450 | 450 | 500 |
Duração de trabalho ((MM) | 80 | 80 | 80 | 80 |
Consumo de refrigeração ((L/min) | 20 | 20 | 20 | 20 |
Capacidade máxima de solda ((MM) | 3.0+3.0 | 4.0+4.0 | 5.0+5.0 | 6.0+6.0 |
Vantagens
1Os eletrodos superior e inferior são pressurizados por um cilindro, tornando o ajuste da pressão conveniente e preciso;
2. São utilizados dois conjuntos de sistemas de soldadura para soldar 6 pontos da secção reta da peça,96 pontos de soldadura no círculo interno da secção reta e 144 pontos de soldadura no círculo exterior da secção de arco da peça. Dois conjuntos de conjuntos de soldadura são utilizados para soldar 6 pontos de soldadura na secção reta.o mecanismo de rotação de indexação gira para o próximo conjunto de pontos de solda para soldar a peça de trabalhoEste modo de mecanismo pode alcançar a automação, reduzir a intensidade de trabalho e garantir a consistência dos pontos de soldagem;
3. Adotando uma válvula solenoide direta para acelerar a velocidade de reação, aumentar significativamente a velocidade de funcionamento da cabeça de pressão superior e reduzir a perda de fluxo de ar;
Principais estruturas

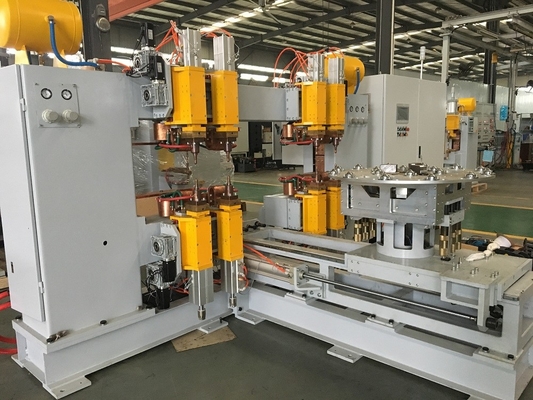

Imagens de referência
Aplicação
Requisitos técnicos para a solda do produto
1) Material de solda: chapa de aço inoxidável de 1,5 mm + faixa de aço inoxidável de 10 mm de espessura e 15 mm de largura + chapa de aço inoxidável de 1,5 mm.
2) Pontos de solda: Como mostrado abaixo, há 96 pontos para o anel interno, 144 pontos para o anel externo e 6 pontos para o segmento linear, com um total de 24 círculos
