Lugar de origem: | China |
---|---|
Marca: | XWH |
Certificação: | CE |
Número do modelo: | D (N) B--100, D (N) B--160, D (N) B--200, D (N) B--250 |
Quantidade de ordem mínima: | 1 |
Preço: | USD44000-USD50000 |
Detalhes da embalagem: | Caso de madeira |
Tempo de entrega: | 15 dias de trabalho |
Termos de pagamento: | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
Habilidade da fonte: | 50 grupos/mês |
Nome do produto: | Mesh Wlding Machine | Material de soldadura: | Alumínio do metal da liga de aço inoxidável |
---|---|---|---|
Função: | Fio Mesh Spot Welding Machine | Tipo da máquina: | Máquina de soldadura do ponto |
Vantagem: | Máquina automática de solda a ponto | PALAVRA-CHAVE: | Soldador do ponto da plataforma |
Após o serviço da garantia: | Suporte laboral video, apoio em linha e peças sobresselentes | Serviço pós-venda proporcionado: | Peças sobresselentes, a instalação do campo, comissão e treinamento livres |
Realçar: | Rebar Mesh Spot Welding Machine,Cnc Mesh Spot Welding Machine,Mesh Welding Machine multiponto |

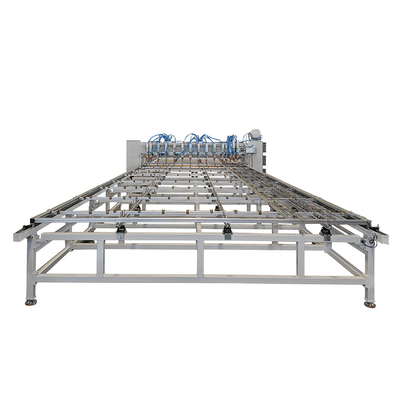

As multi gaiolas de pássaro do ponto cercam o Rebar Mesh Spot Welded Wire Mesh de Panel Automatic Cnc
Introdução de produto
A multi máquina de soldadura principal do ponto adota a estrutura avançada do equipamento estrangeiro e combina-a inteiramente com um equipamento de solda semiautomático desenvolvido no mercado chinês que é completamente diferente do equipamento de solda semiautomático atualmente usado por vários fabricantes. Supera completamente os defeitos da intensidade alta do trabalho, da baixa eficiência da produção, do funcionamento complexo, do grande respingo, da soldadura fraca, da taxa de falhas alta, e da baixa automatização da máquina de solda original, e pode produzir as barras de aço da vária série de 6MM (a substituição do elétrodo é suficiente).
Parâmetros técnicos
Modelos/artigo | DN (B) - 100 | D (N) B--160 | D (N) B--200 | D (N) B--250 |
Poder avaliado (KVA) | 100 | 160 | 200 | 250 |
Entrada de poder (V) | 3φAC 380V | 3φAC 380V | 3φAC 380V | 3φAC 380V |
O máximo procura um caminho mais curto a corrente (o KA) | 30 | 40 | 40 | 45 |
Força máxima (N) | 6000 | 6000 | 10000 | 15000 |
Comprimento do elétrodo (milímetros) | 450 | 450 | 450 | 500 |
Curso de trabalho (milímetros) | 80 | 80 | 80 | 80 |
Consumo refrigerando (L/MIN) | 20 | 20 | 20 | 20 |
Capacidade de Max.welding (milímetro) | 3.0+3.0 | 4.0+4.0 | 5.0+5.0 | 6.0+6.0 |
Vantagens
1. A máquina de soldadura da malha do rebar adota um elétrodo pneumático que ajuste automaticamente a força pre de aperto, com pre uma pressão relativamente constante. Comparado à mola que pressiona pre, tem as características de menos impacto do elétrodo, de menos desgaste do elétrodo, e de uns pontos de solda mais seguros. O respingo durante o processo de solda é reduzido mais, e a vida do elétrodo é estendida mais.
2. Os componentes elétricos chaves deste produto são controlados pelo PLC, e a gestão inteligente é executada para a operação do equipamento. A operação do tela táctil faz a operação mais conveniente e concisa.
Major Structure
A multi máquina de soldadura principal do ponto é um tipo quadro do pórtico usado para instalar componentes relacionados e para suportar a pressão de solda; A máquina de solda é fixada, e o workpiece move-se ao longo da X-linha central.
Princípio do trabalho
1. Workpiece 1 (17 pontos pela fileira). Use três máquinas de solda para manchar para soldar cada fileira do dispositivo elétrico três vezes, e avançado à fileira seguinte de pontos de solda até todos os pontos de solda são terminados então automaticamente. Suporte perto após a conclusão.
2. Tempo de ciclo de solda, manualmente escolhendo e colocando workpieces. O tempo de solda ótimo pela fileira é 5S, e o número de fileiras máximo para diversos tipos de workpieces é 75. Consequentemente, o momento de solda para cada workpiece é 5 * os minutos 75=6.25. O tempo manual calculado da carga e do descarregamento é 3 minutos, assegurando-se de que uma parte esteja terminada dentro de 10 minutos.

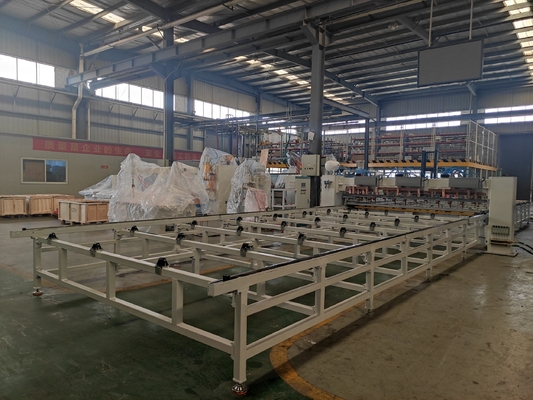

Imagens da referência
