| Nome da marca: | XWH |
| Número do modelo: | D (N) B--100, D (N) B--160, D (N) B--200, D (N) B--250 |
| MOQ: | 1 |
| preço: | USD29000-USD39000 |
| Condições de pagamento: | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
| Capacidade de abastecimento: | 50 conjuntos/mês |
Do parafuso prisioneiro de alumínio de aço da porta da precisão do inversor da C.C. máquina de soldadura principal do ponto multi
Introdução de produto
A multi máquina de solda do ponto da cabeça é composta principalmente do corpo de máquina, o transformador, plataforma superior e mais baixa da soldadura de projeção (máquina de soldadura especial da projeção), corpo de solda superior e mais baixo do braço (máquina de solda especial do ponto), sistema do circuito do gás (pressurização), sistema do circuito da água (refrigerar), controlador e interruptor manual.
Parâmetros técnicos
| Modelos/artigo | DN (B) - 100 | D (N) B--160 | D (N) B--200 | D (N) B--250 |
| Poder avaliado (KVA) | 100 | 160 | 200 | 250 |
| Entrada de poder (V) | 3φAC 380V | 3φAC 380V | 3φAC 380V | 3φAC 380V |
| O máximo procura um caminho mais curto atual (o KA) | 30 | 40 | 40 | 45 |
| Força máxima (N) | 6000 | 6000 | 10000 | 15000 |
| Comprimento do elétrodo (milímetros) | 450 | 450 | 450 | 500 |
| Curso de trabalho (milímetros) | 80 | 80 | 80 | 80 |
| Consumo refrigerando (L/MIN) | 20 | 20 | 20 | 20 |
| Capacidade de Max.welding (milímetro) | 3.0+3.0 | 4.0+4.0 | 5.0+5.0 | 6.0+6.0 |
Vantagens
1. A corrente de solda é C.C. Quando há materiais indutivos/magnéticos no enrolamento secundário, a soldadura não estará afetada;
2. O corpo da máquina de soldadura estacionária do ponto é moldado pela placa de aço engrossada, e o corpo é estável.
3. Os elétrodos superiores e mais baixos são feitos de materiais altamente condutores com pressão auxiliar, que tem bom soldando o efeito e a eficiência elevada. O sistema de refrigeração interno da água pode reduzir a temperatura de solda.
4. O soldador do ponto pode armazenar até 15 grupos de modos de solda, que podem cumprir as exigências de workpieces diferentes.
Major Structure
Princípio de funcionamento
O controle de tempo da “pressurização”, da “solda”, da “manutenção”, do “resto” e dos outros procedimentos em processo do workpiece de solda é terminado antes que regulador no controlador da soldadura de ponto. O tempo exigido para cada procedimento e o tamanho de atual de solda (isto é, “especificação de solda”) deve ser ajustado adiantado.
Quando a máquina de solda está soldando, primeiramente o lugar o workpiece entre o elétrodo dos tenazes de brasa de solda, então imprensa o interruptor manualmente, os começos do programa da “pressurização”, os atos da válvula de solenoide, e o ar comprimido entra no cilindro da máquina de solda para fazer o elétrodo do ato de solda dos tenazes de brasa, e para pressionar então firmemente o workpiece; Após um atraso apropriado, o procedimento “de solda” começa. Neste tempo, a bobina preliminar do transformador de solda é conectada à fonte de alimentação através do tiristor provocado (cujo o ângulo da condução é verificável), e a corrente de solda secundária é gerada para soldar o workpiece; Após o procedimento “de solda”, o tiristor é desligado, a bobina preliminar do transformador é posta fora, e a máquina de solda incorpora o procedimento da “manutenção”; Depois que a pressão é mantida por um período de tempo, a válvula de solenoide está desligada, o elétrodo superior libera o workpiece, e a máquina de solda incorpora o procedimento do “resto”. Neste tempo, um ciclo de solda foi terminado.

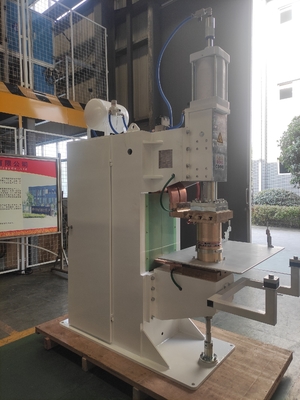

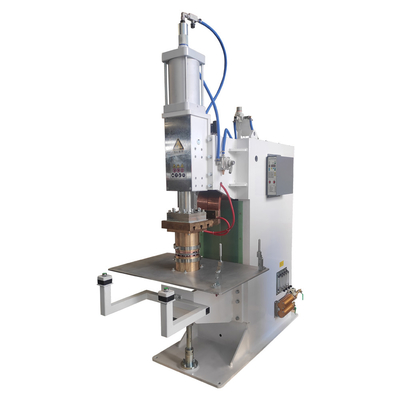

Imagens da referência
Aplicação
