| Lugar de origem: | China |
|---|---|
| Marca: | XWH |
| Certificação: | CE |
| Número do modelo: | D(N)B--160, D(N)B--200, D(N)B--250 |
| Quantidade de ordem mínima: | 1 |
| Preço: | USD35000-USD40000 |
| Detalhes da embalagem: | Caixa de madeira |
| Tempo de entrega: | 15 dias úteis |
| Termos de pagamento: | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
| Habilidade da fonte: | 50 conjuntos/mês |
| Nome do produto: | Soldadores estacionários do ponto da porta à prova de fogo automática completa | Material de Solda: | Aço Cobre Alumínio |
|---|---|---|---|
| Característica: | Corrente de soldagem estável | Tipo da máquina: | Máquina de soldadura da resistência |
| Aplicação: | Industrial | MOQ: | 1 grupo |
| Após o serviço de garantia: | Suporte técnico de vídeo, suporte on-line e peças de reposição | Serviço pós-venda proporcionado: | Peças sobresselentes, a instalação do campo, comissão e treinamento livres |
| Realçar: | Mesh Inverter Spot Welder Head,máquinas de solda 200kva industriais de alumínio |
||
Mesh Inverter Buy Aluminum Industrial datilografa do soldador Head do ponto das máquinas de soldadura
Introdução de produto
A máquina de soldadura estacionária do ponto é personalizada para a porta à prova de fogo. A máquina de solda é composta da cremalheira, plataforma movente do workpiece, mecanismo movente da máquina de solda, os elétrodos superiores e mais baixos, o transformador de solda, o controlador da máquina de solda, o controlador do PLC, o sistema de circuito do ar, o sistema de circuito da água refrigerando e os outros componentes.
Parâmetros técnicos
| Modelos/artigo | D (N) B--160 | D (N) B--200 | D (N) B--250 |
| Poder avaliado (KVA) | 160 | 200 | 250 |
| Entrada de poder (V) | 3φAC 380V | 3φAC 380V | 3φAC 380V |
| O máximo procura um caminho mais curto atual (o KA) | 40 | 40 | 45 |
| Força máxima (N) | 6000 | 10000 | 15000 |
| Comprimento do elétrodo (milímetros) | 450 | 450 | 500 |
| Curso de trabalho (milímetros) | 80 | 80 | 80 |
| Consumo refrigerando (L/MIN) | 20 | 20 | 20 |
| Capacidade de Max.welding (milímetro) | 4.0+4.0 | 5.0+5.0 | 6.0+6.0 |
Vantagens
1. A parte superior da estrutura da máquina e downside estáveis dos elétrodos aplicam o modo da pressão com curso assistente. A eficiência de solda é muito mais alta.
2. O transformador da máquina de soldadura adota a máquina de soldadura especial da resistência, o silicone que a fatia de aço é caracterizada de magnético alto: a água interna de refrigeração pela força; poder mais forte e relação alta do dever.
3. Controlado pelo microcomputador e pela lata salvar no máximo 16 grupos de ajustes de solda, que é bastante conveniente para tipos diferentes de folhas de solda.
4. Possa amplamente utilizado na porca, parafusos prisioneiros, ferramentas do tráfego, artigos do agregado familiar, carros. E pode ser aço soldado do baixo-carbono, aço de aço inoxidável, revestido, fio de metal não-ferroso, folha, tubulação, etc.
Estrutura
Componentes da máquina de soldadura:
A máquina de soldadura do ponto da porta de fogo consiste em um quadro, uma plataforma movente do workpiece, um mecanismo movente da máquina de solda, os elétrodos superiores e mais baixos, um transformador de solda, e um controlador da máquina de solda, controlador do PLC, sistema de circuito do ar, sistema de circuito da água refrigerando e outros componentes.
Mecanismo da transmissão pneumática:
Quando a máquina de soldadura do ponto da porta de fogo é usada soldando, a redução do elétrodo superior e a pressão da soldagem estão realizadas pelo mecanismo da transmissão pneumática, o mecanismo estão compostas do cilindro, do pistão, da haste de guia, do anel de selagem, do anel de selagem, etc.
Sistema de circuito do ar:
O sistema de circuito do ar é composto da válvula de bola, do filtro de ar, da válvula de diminuição da pressão, do atomizador do óleo, da válvula de ar eletromagnética, do cilindro, etc.
Princípio de funcionamento
Instale o workpiece: o bloco de posicionamento traseiro e o bloco de posicionamento direito são usados como o bloco de posicionamento da referência. Para ajustar, o ponto zero do motor precisa de ser corrigido. Outros blocos de posicionamento podem ser ajustados perto do workpiece. O bloco de posicionamento de flutuação lateral aperta a estrutura do workpiece e do painel junto para evitar o deslocamento do ponto de solda. (O parafuso de aperto manual fixa o workpiece no bloco de posicionamento de flutuação lateral).
Soldadura: após o começo o interruptor (automático) está pressionado, o programa controlo automàtica a ação do equipamento para terminar o produto até que o botão de parada esteja pressionado.
Funções de sistema de controlo
As funções específicas são como segue:
1. Programas de solda múltiplos: pode armazenar 250 programas soldar para que os usuários chamem.
2. A função de contagem: pode monitorar não somente o número de pontos soldar, mas igualmente o número de workpieces, que podem facilitar a compreensão da eficiência do trabalho.
3. Único/contínuo: a soldadura pode ser ajustada como necessário para cumprir as exigências especiais de workpieces diferentes.
4. Diagnóstico de falha e função automática da proteção: durante o processo de trabalho, o controlador interromperá automaticamente a saída quando detecta circunstâncias anormais, e alertará a causa da falha.

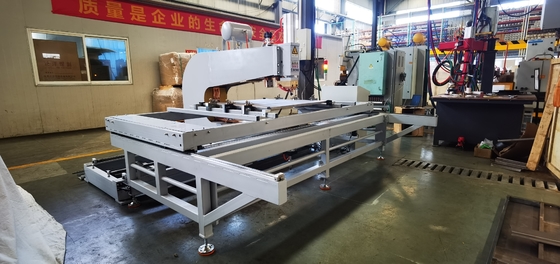

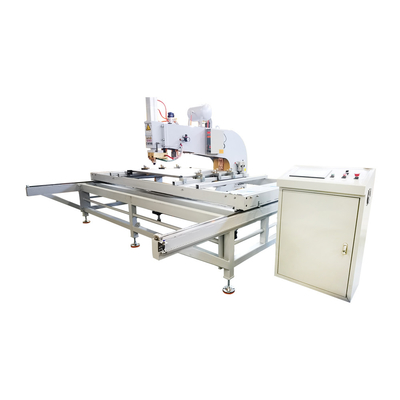

Imagens
Aplicação
