| Lugar de origem: | China |
|---|---|
| Marca: | XWH |
| Certificação: | CE |
| Número do modelo: | D(N)B--160, D(N)B--200, D(N)B--250 |
| Quantidade de ordem mínima: | 1 |
| Preço: | USD35000-USD40000 |
| Detalhes da embalagem: | Caixa de madeira |
| Tempo de entrega: | 15 dias úteis |
| Termos de pagamento: | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
| Habilidade da fonte: | 50 conjuntos/mês |
| Nome do produto: | Soldadores estacionários do ponto da porta à prova de fogo automática completa | Material de soldadura: | Aço Cobre Alumínio |
|---|---|---|---|
| Característica: | Corrente de soldagem estável | Tipo de máquina: | Máquina de solda por resistência |
| Aplicação: | Industrial | MOQ: | 1 conjunto |
| Após o serviço de garantia: | Suporte técnico de vídeo, suporte on-line e peças de reposição | Serviço pós-venda proporcionado: | Peças sobresselentes, a instalação do campo, comissão e treinamento livres |
| Realçar: | máquina de soldadura do ponto da rede de arame 220V,Soldador de aço do ponto da porta do Plc |
||
Soldador de aço automático do ponto da porta da máquina de soldadura da soldadura de ponto da rede de arame 220V da tubulação
Introdução de produto
A máquina de soldadura estacionária do ponto é personalizada para a porta à prova de fogo. A máquina de solda é composta da cremalheira, plataforma movente do workpiece, mecanismo movente da máquina de solda, os elétrodos superiores e mais baixos, o transformador de solda, o controlador da máquina de solda, o controlador do PLC, o sistema de circuito do ar, o sistema de circuito da água refrigerando e os outros componentes.
Parâmetros técnicos
| Modelos/artigo | D (N) B--160 | D (N) B--200 | D (N) B--250 |
| Poder avaliado (KVA) | 160 | 200 | 250 |
| Entrada de poder (V) | 3φAC 380V | 3φAC 380V | 3φAC 380V |
| O máximo procura um caminho mais curto atual (o KA) | 40 | 40 | 45 |
| Força máxima (N) | 6000 | 10000 | 15000 |
| Comprimento do elétrodo (milímetros) | 450 | 450 | 500 |
| Curso de trabalho (milímetros) | 80 | 80 | 80 |
| Consumo refrigerando (L/MIN) | 20 | 20 | 20 |
| Capacidade de Max.welding (milímetro) | 4.0+4.0 | 5.0+5.0 | 6.0+6.0 |
Vantagens
1. A parte superior da estrutura da máquina e downside estáveis dos elétrodos aplicam o modo da pressão com curso assistente. A eficiência de solda é muito mais alta.
2. O transformador da máquina de soldadura adota a máquina de soldadura especial da resistência, o silicone que a fatia de aço é caracterizada de magnético alto: a água interna de refrigeração pela força; poder mais forte e relação alta do dever.
3. Controlado pelo microcomputador e pela lata salvar no máximo 16 grupos de ajustes de solda, que é bastante conveniente para tipos diferentes de folhas de solda.
4. Possa amplamente utilizado na porca, parafusos prisioneiros, ferramentas do tráfego, artigos do agregado familiar, carros. E pode ser aço soldado do baixo-carbono, aço de aço inoxidável, revestido, fio de metal não-ferroso, folha, tubulação, etc.
Estrutura
Componentes da máquina de soldadura:
A máquina de soldadura do ponto da porta de fogo consiste em um quadro, uma plataforma movente do workpiece, um mecanismo movente da máquina de solda, os elétrodos superiores e mais baixos, um transformador de solda, e um controlador da máquina de solda, controlador do PLC, sistema de circuito do ar, sistema de circuito da água refrigerando e outros componentes.
Mecanismo da transmissão pneumática:
Quando a máquina de soldadura do ponto da porta de fogo é usada soldando, a redução do elétrodo superior e a pressão da soldagem estão realizadas pelo mecanismo da transmissão pneumática, o mecanismo estão compostas do cilindro, do pistão, da haste de guia, do anel de selagem, do anel de selagem, etc.
Sistema de circuito do ar:
O sistema de circuito do ar é composto da válvula de bola, do filtro de ar, da válvula de diminuição da pressão, do atomizador do óleo, da válvula de ar eletromagnética, do cilindro, etc.
Princípio de funcionamento
Instale o workpiece: o bloco de posicionamento traseiro e o bloco de posicionamento direito são usados como o bloco de posicionamento da referência. Para ajustar, o ponto zero do motor precisa de ser corrigido. Outros blocos de posicionamento podem ser ajustados perto do workpiece. O bloco de posicionamento de flutuação lateral aperta a estrutura do workpiece e do painel junto para evitar o deslocamento do ponto de solda. (O parafuso de aperto manual fixa o workpiece no bloco de posicionamento de flutuação lateral).
Soldadura: após o começo o interruptor (automático) está pressionado, o programa controlo automàtica a ação do equipamento para terminar o produto até que o botão de parada esteja pressionado.
Funções de sistema de controlo
As funções específicas são como segue:
tempo de soldadura 1.The: pode ser ajustado para controlar exatamente o tempo de solda com IGBT, que fornece circunstâncias necessárias para a consistência da soldadura.
2. A função atual constante: pode realizar a função atual constante com o controle de IGBT, que resolve o problema fundamental que a soldadura ordinária do armazenamento de energia não pode controlar a corrente de solda.
3. Pulsos múltiplos da descarga: tenha três pulsos de solda: pré-aquecer, soldando e moderação. O pulso de solda pode ser dado um ciclo, e o número de ciclos pode ser ajustado a 99 no máximo.
4. Exposição da corrente de soldadura: o valor eficaz e o valor máximo da corrente de soldadura podem ser indicados após a solda.

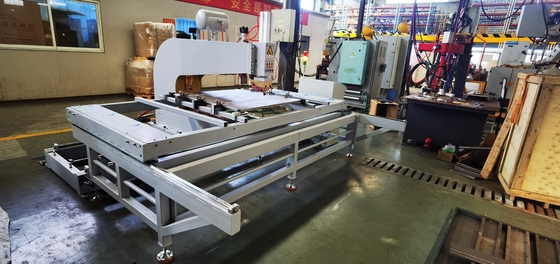

Imagens
Aplicação
