| Lugar de origem: | China |
|---|---|
| Marca: | XWH |
| Número do modelo: | DN-40, DN-63, D (T) N-80, D (T) N-100, D (T) N-125, D (T) N-125, D (T) N-200 |
| Quantidade de ordem mínima: | 1 |
| Preço: | USD4500-USD6000 |
| Detalhes da embalagem: | Caso de madeira |
| Tempo de entrega: | 15 dias de trabalho |
| Termos de pagamento: | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
| Habilidade da fonte: | 50 conjuntos/mês |
| Certificação: | CE | Nome do produto: | Soldadura de projecção |
|---|---|---|---|
| Aplicação: | soldadura do metal | Função: | Soldadura por projecção de chapas metálicas |
| Tipo de máquina: | Máquina de solda manual | Características: | Máquina de soldar estacionária |
| Material de solda: | Metal ligado Alumínio Aço inoxidável | Max. Capacidade de solda: | 6+6 mm |
| Serviço pós-venda prestado: | Peças sobresselentes, a instalação do campo, comissão e treinamento livres | Serviço pós-garantia: | Peças sobresselentes, a instalação do campo, comissão e treinamento livres |
| Realçar: | Máquina do reparo do dente do carro M6,extrator do dente do soldador do ponto |
||

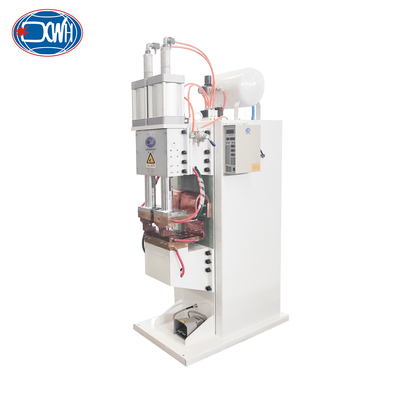

100kva 380volt resistência ponto e projecção soldador ponto máquina de soldadura preço
Descrição do produto
A máquina de soldadura por projecção de folhas metálicas é composta por componentes tais como um quadro, folha condutora, mecanismo de movimento da cabeça de soldadura, componentes de eletrodos, transformador de soldadura (frequência de potência),Controlador de máquina de soldadura, sistema de circuito de ar, sistema de água de arrefecimento, etc.
Parâmetros técnicos
| Artigo/modelo | DN-40 | DN-63 | D(T) N-80 | D(T) N-100 | D ((T) N-125 | D(T) N-160 | D(T) N-200 | |
| Potência nominal A 50% | KVA | 40 | 63 | 80 | 100 | 125 | 160 | 200 |
| Potência primária nominal | V | 380 | 380 | 380 | 380 | 380 | 380 | 380 |
| Voltagem secundária | V | 5.2 | 6.7 | 7.9 | 8.3 | 8.6 | 9.1 | 10.6 |
| Frequência nominal | HZ | 50/60 | 50/60 | 50/60 | 50/60 | 50/60 | 50/60 | 50/60 |
| Max.Corrente de curto-circuito | CA | 14 | 15 | 16 | 18 | 20 | 28 | 34 |
| Max. potência de solda | KVA | 62 | 86 | 170 | 280 | 300 | 330 | 410 |
| Garganta | MM | 500 | 500 | 630 | 630 | 630 | 630 | 630 |
| Max.Froce em elétrodos | N | 6000 | 6000 | 10000 | 10000 | 10000 | 12000 | 12000 |
| Duração de funcionamento | MM | 20 | 20 | 30 | 40 | 40 | 50 | 50 |
| Consumo de água de arrefecimento 2,5 bar | L/min | 6 | 6 | 8 | 8 | 8 | 10 | 10 |
| Eletrodos tlp | MM | Φ13*45 | Φ13*45 | Φ16*45 | Φ16*45 | Φ16*45 | Φ20*45 | Φ20*45 |
| Armas | MM | Φ50*150 | Φ50*150 | Φ80*220 | Φ80*220 | Φ80*220 | Φ80*220 | Φ80*220 |
| Placa de fixação de projecção | MM | 125*125 | 125*125 | 200*200 | 200*200 | 200*200 | 200*200 | 200*200 |
| Max.Capacidade de solda aço A3 | MM | 2.5+2.5 | 3+3 | 4 + 4 | 4.5+4.5 | 5 + 5 | 5 + 5 | 6+6 |
Vantagens
1) A formação da pepita de solda é sempre cercada por um anel de plástico, isolando o metal fundido do ar, e o processo metalúrgico é simples.
2) O tempo de aquecimento é curto, o calor é concentrado, de modo que a zona afetada pelo calor é pequena, e a deformação e a tensão também são pequenas.não é necessário organizar procedimentos de calibração e tratamento térmico após a solda.
3) Não há necessidade de metais de enchimento, como fios e hastes de soldagem, bem como de consumíveis de soldagem, como cloro, etilenoglicol e hidrogénio, o que resulta em baixos custos de soldagem.
4) Operação simples, fácil de mecanizar e automatizar, baixos requisitos de proficiência para os trabalhadores e baixa intensidade de trabalho.
5) Alta produtividade, baixo ruído e sem gases nocivos.
Estrutura do produto
Quando a soldagem é feita com uma máquina de soldagem por projeção, o cilindro impulsiona o eletrodo em movimento para o processo de soldagem.Este mecanismo é composto por cilindros de solda, dispositivos condutores, trilhos de guia, bancos fixos, partes de comando, partes de elétrodos, etc.
Material da peça: folha galvanizada Espessura da peça: 4,0 + 1,5 mm; O tamanho máximo da peça é de 2,2 m * 1,2 m * 50 mm

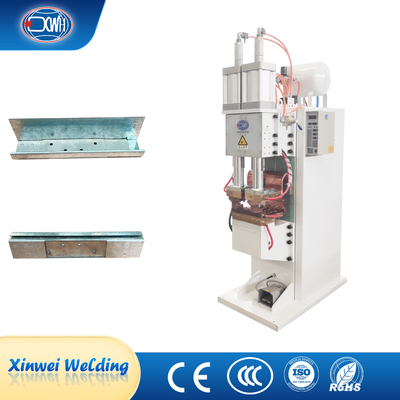

Imagens
Aplicação
